Długość anteny.

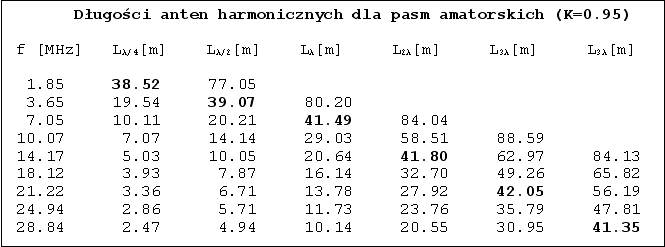

Długość anteny powinna być dostosowana do częstotliwości pracy, a raczej długości fali λ. Najkorzystniejsza jest długość odpowiadająca dokładnie wielokrotności λ/2, czyli połówki fali, aby antena była w rezonansie. Dla podstawowych 5 pasm amatorskich można dobrać długość kompromisową spełniającą ten warunek. Dla pełnego kompletu pasm nie da się uzyskać rezonansu na wszystkich częstotliwościach ale proste układy dopasowujące pozwalają na zestrojenie anteny o każdej niemal długości. Stosujemy więc takie długości, jakie możemy zrealizować w dostępnej przestrzeni korygując je ewentualnie pod kątem łatwiejszego dopasowania lub uzyskania pożądanej charakterystyki na określonych częstotliwościach. Wpływ długości na parametry anten LW jest omówiony dalej. Przy obliczaniu długości anteny wychodzimy od długości fali na danej częstotliwości i uwzględniamy współczynnik skrócenia. W przybliżonych rachunkach stosujemy współczynnik skrócenia K=0.95. Dla anten harmonicznych o długości λ/2 i dłuższych można stosować wzór praktyczny: L[m]=150 x (n-0,05) / f [MHz] ( n - liczba połówek fali) W tabeli podano przykładowe długości anten na różnych częstotliwościach dla współczynnika skrócenia K=0.95. Tłustym drukiem wyróżniono długości dla najpopularniejszego wykonania anteny harmonicznej 41m dla 5 pasm. Warto zwrócić uwagę na fakt, że antena zwymiarowana dokładnie na λ/2 dla 3,65MHz na wyższych pasmach nie będzie w rezonansie. Antena planowana jako harmoniczna na 5 pasm, będzie musiała mieć długość kompromisową np. 41m. Inne przydatne w praktyce długości wynoszą odpowiednio: 10,05, 20,5 i 82m. Wszystkie takie anteny na najniższym paśmie mają długość λ/4, co wcale nie przeszkadza w ich efektywnym wykorzystaniu.
