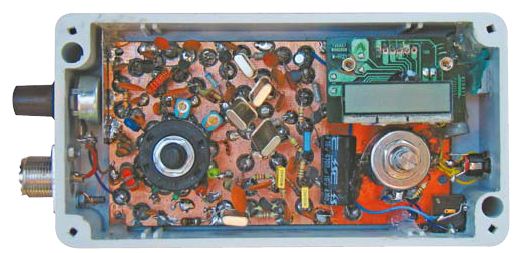

W 2011 roku podczas Warsztatów SP-QRP w Burzeninie Andrzej SP5AHT zaprezentował swoją najnowszą konstrukcję - prosty odbiornik nasłuchowy Kasia. Układ ma oryginalny montaż i rozmieszczenie elementów.
Mimo swej prostoty, podłączony do Delty w Burzeninie zaskoczył swoją skutecznością.

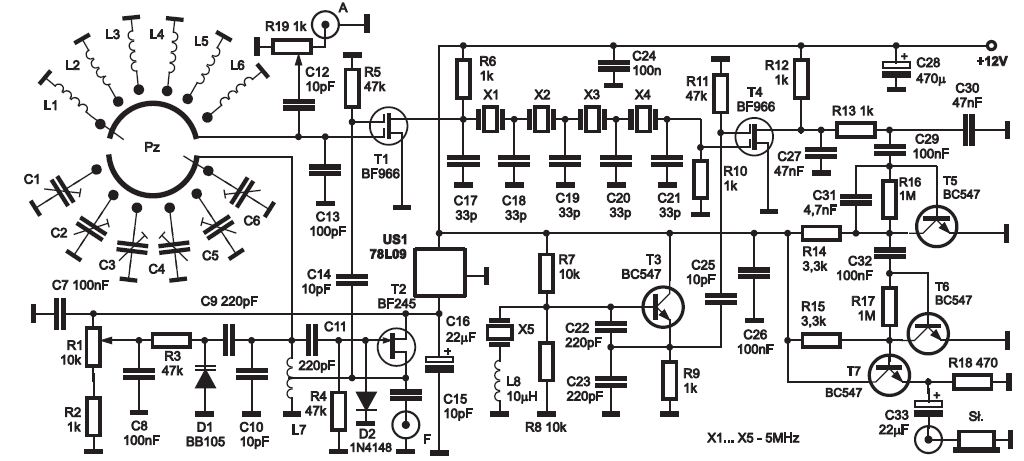

Poniżej prezentujemy skrócony opis urządzenia oraz jego schemat.
Układ, opisany poniżej,
różni się zasadniczo od wszystkich aktualnie
dostępnych rozwiązań, ponieważ został
uproszczony do minimum: użyto jedynie 7
popularnych tranzystorów (ogólne założenia
to dostępność i niska cena wszystkich użytych
podzespołów).
Opisaną konstrukcję należy traktować jako
pierwszą wprawkę dla elektronika – nasłuchowca.
Przy wykorzystaniu wielu rad i w
wyniku sprawdzania wielu koncepcji można
w efekcie końcowym (z dobrą anteną) uzyskać
zupełnie przyzwoity odbiór na kilku wybranych
pasmach amatorskich fal krótkich.
Układ pracuje w
klasycznym rozwiązaniu z pojedynczą przemianą
częstotliwości i jego praca raczej nie
wymaga dokładnego tłumaczenia. Zadaniem
przemiany częstotliwości w mieszaczu jest
utworzenie sygnału o częstotliwości pośredniej
z sygnałów wejściowego oraz generatora.
Następny blok, czyli filtr p.cz. o szerokości
około 2,4kHz, zapewnia wymaganą selektywność,
niezbędną do filtracji sygnałów jednowstęgowych
SSB (z nieco gorszym skutkiem
sygnałów telegraficznych CW).
Z kolei w detektorze iloczynowym następuje
demodulacja sygnału SSB lub CW i
wytworzenie pierwotnego, czytelnego sygnału
małej częstotliwości, który następnie po
wzmocnieniu, trafia do słuchawek. Ze względu
na brak wzmacniaczy w.cz. i p.cz., układ
jest dość odporny na przesterowania, a o
czułości w największym stopniu decyduje
tor m.cz.
Użycie w torze w.cz. popularnych, dwubramkowych
tranzystorów MOSFET, w
sposób zdecydowany rozwiązało problemy
z dopasowaniem bloków w.cz. i znacznym
wzmocnieniem (zwykłe tranzystory bipolarne
mają gorsze rezultaty).
Pełen opis odbiornika znajduje się w EDW 11/2011.
