TRX Kacper




Strona: 2/4

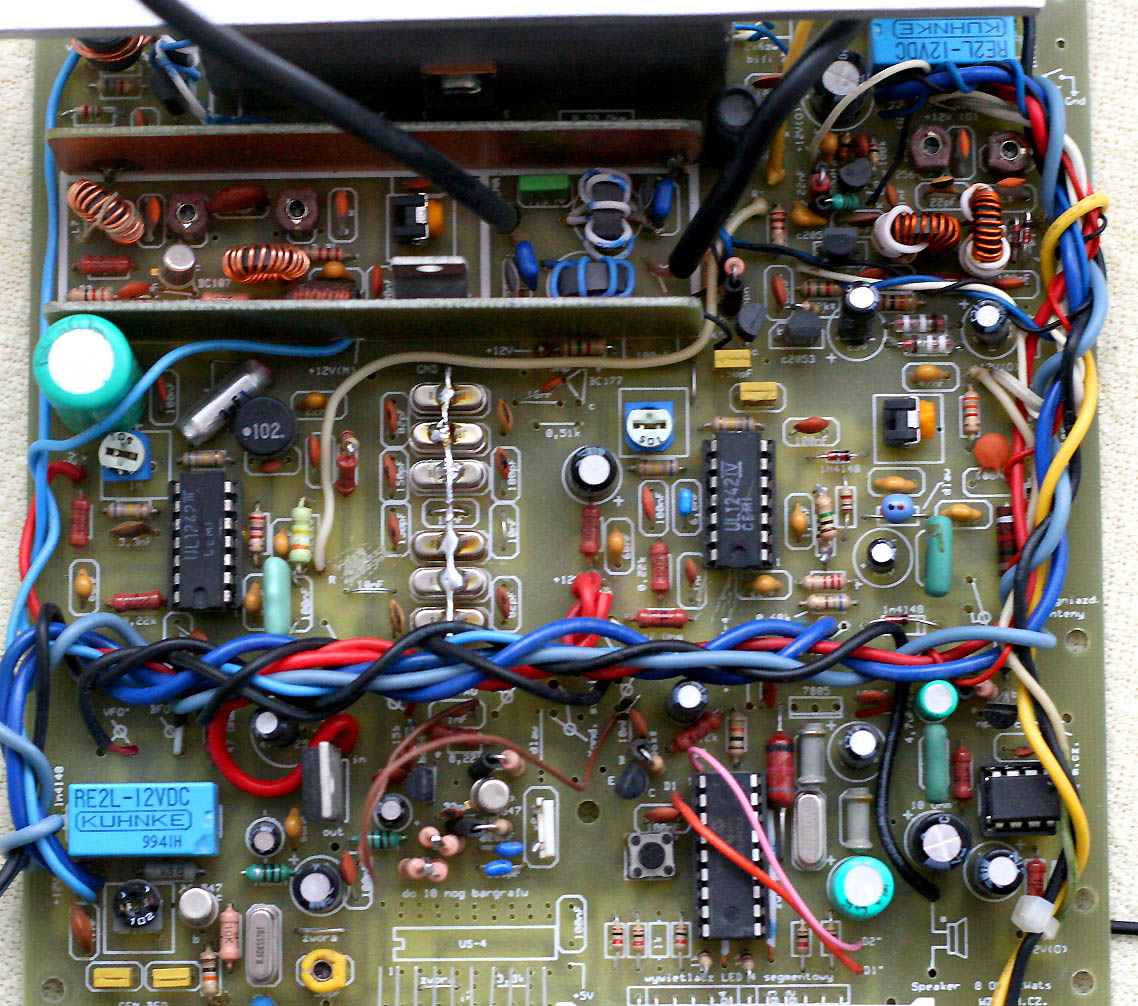

Na wykonanych przeze mnie płytkach pcb do Kacpra zamiast MT6 znalazły się nowego rodzaju przekaźniki przełączające obwody VXO/BFO oraz napięcia +12V N/O. Trzeba przyznać, że te małe przekaźniki zdają całkiem dobrze egzamin w rolach tych przełączników.

Są nowe filtry pasmowe odbiornika i nadajnika. Zamiast cewek na korpusach TV ( były w Bartku) obwody pasmowo-przepustowe wykonywałem na dość łatwo dostępnych pierścionkach Amidona jak również rdzeniach z rodzimej firmy Feryster. Dostrojenia do rezonansu dokonujemy wówczas trymerami umieszczonymi tuż obok indukcyjności i pojemności stałych.



Dodałem na pcb filtr dolnoprzepustowy w układzie klasycznym, a sama końcówka mocy jest teraz na tanim mosfecie IRF510. Sterowana jest driverem na w/g mnie dobrze spisującym się w tej roli tranzystorze 2sc2053.

Generator VFO na MC3362 z poprzedniej wersji Kacpra został zastąpiony jak w przypadku Antka dwutranzystorowym generatorem VXO, który bardzo dobrze spełnia swoje zadanie. Pomimo prostoty wykonania ma bardzo dobrą stabilność w czasie a dzięki modyfikacji poprzez dodanie w szereg z rezonatorem ceramicznym małego dławika ok.10-22uH uzyskałem większy zakres przestrajania.




Poprzednia strona Poprzednia strona (1/4) - Następna strona (3/4) Następna strona
