TRX Kacper




Strona: 1/4


TRX SSB KACPER z VXO na 80m


Trx Kacper to próba odświeżenia Bartka - prostej konstrukcji z przed lat, oparata niemal na tym samym korpusie czyli bloku częstotliwości pośredniej wraz z modulatorem i detektorem zbudownym na dwóch popularnych kiedyś i dostępnych do tej pory układach scalonych TBA 120S czyli UL1242.
Jednocześnie to chęć przetestowania zmian konstrukcyjnych pozostałych bloków jak: VFO, wzm. m.cz. , przełączanie N/O i sygnałów z generatorów za pomocą innego rodzaju przekaźników, inne filtry pasmowe ze wzm. w.cz. i prostym układem ARW czy też wzm. nadajnika zbudowanym na łatwo dostępnym tranzystorze MOS-FET.
Przy testowaniu różnych wersji poszczególnych bloków trxa, często towarzyszył mój malutki wówczas synek Kacperek ...
Właśnie dlatego, ten mały trx, który zapoczątkował przed wieloma laty Andrzej SP5AHT, został po tych wszystkich modyfikacjach nazwany imieniem mojego synka ...

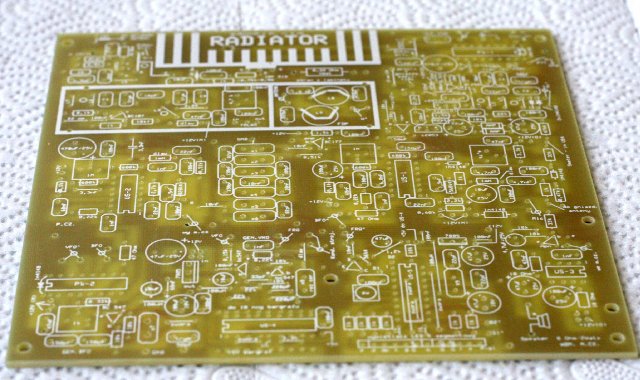

Niedawno w Świecie Radio ukazał się artrykuł i schemat tamtej wersji Kacpra. Dziś jest już dostępny nowszy schemat z następnymi modyfikacjami i dodatkami oraz nowa jednostronnie drukowana płytka wyglądająca jak na foto poniżej.



Aktualnie pcb ma jeszcze mniejsze wymiary (tylko15 x 15cm) i wbrew powszechnym trendom nie jest przystosowana do montażu elementów SMD! Płytka ma na pokładzie wszystko co potrzeba do budowy prostego radia SSB QRP na 80m. Oprócz "bartkowej" pośredniej na dwóch układach UL1242N jest na niej nowy wzmacniacz m.cz.w znanej aplikacji na układzie LM386 oraz miejsce na filtr kwarcowy w różnych wykonaniach. Można stosować zarówno drabinkę złożoną z 4 jak i 6 kwarcy (a nawet 5-ciu). Samo dopasowanie mieszacza na US1 do filtra kwarcowego może (aczkolwiek nie musi) być wykonane poprzez tranzystor pnp np.BC177 jak to wymyślono dawniej w przypadku stosowania PP9 w Bartku. Z resztą można i dziś użyć PP9-A2 do tej konstrukcji bez większego problemu pod warunkiem znalezienia rezonatora ceramicznego do VXO o odpowiedniej wartości lub zbudowania innego zewnętrznego generatora VFO, DDS itp.

Sześcio kwarcowa drabinka zbudowana na kwarcach 8.664Mhz w niskich obudowach (jak na schemacie 1.4) to pomysł, który zrodził się po obejrzeniu schematu Antka z poprawkami w/g SP2JQR. Natomiast 6 kwarcowy filtr na dużych kwarcah 8.664Mhz to modyfikacja pomysłu SP5AHT z EdW z przed iluś lat. Przedstawione wówczas w EdW dwa filtry na 4.43Mhz i 8.86Mhz miały zastępować znany fabryczny filtr PP9-A2-2R. Przyznam, że przed laty wykonałem taki filtr na 8.86Mhz do posiadanego wówczas Bartka i w/g mnie zdał on egzamin w tamtym urządzeniu. Zrobiłem wówczas mnóstwo łączności. Teraz podobny filtr bez zmiany pojemności można wykonać na dużych kwarcach (obudowy HC-49) o wartości 8.664Mhz. Działa dość poprawnie, choć osobiście wolę słuchać na Kacprze z sześciokwarcowym filtrem opartym o kwarce 8.664MHz w niskich obudowach (HC-49S). To rozwiązanie bardziej polecam.




Następna strona (2/4) Następna strona
