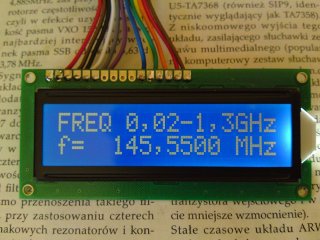

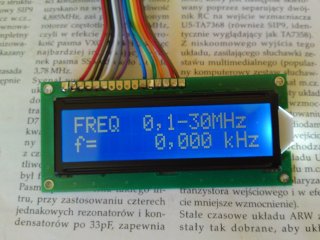

Miernik częstotliwości do 1,3GHz




Marek SQ7HJB przygotował swoją wersję płytek do miernika częstotliwości (1,3GHz) opisanego na Elektrodzie -> http://www.elektroda.pl/rtvforum/viewtopic.php?t=224558
Poniżej zamieszczamy informacje od Marka.


Układ zmontowany ze sprawnych elementów uruchamia się bez problemów. Podczas montażu trzeba zwrócić uwagę na kondensator C15, który jest wlutowany w podstawce pod PIC16F84A.

Oznaczenia przy wyprowadzeniu LCD odnoszą się do numeracji wyjść wyświetlacza LCD.

Do kalibracji miernika służy trymer przy kwarcu.

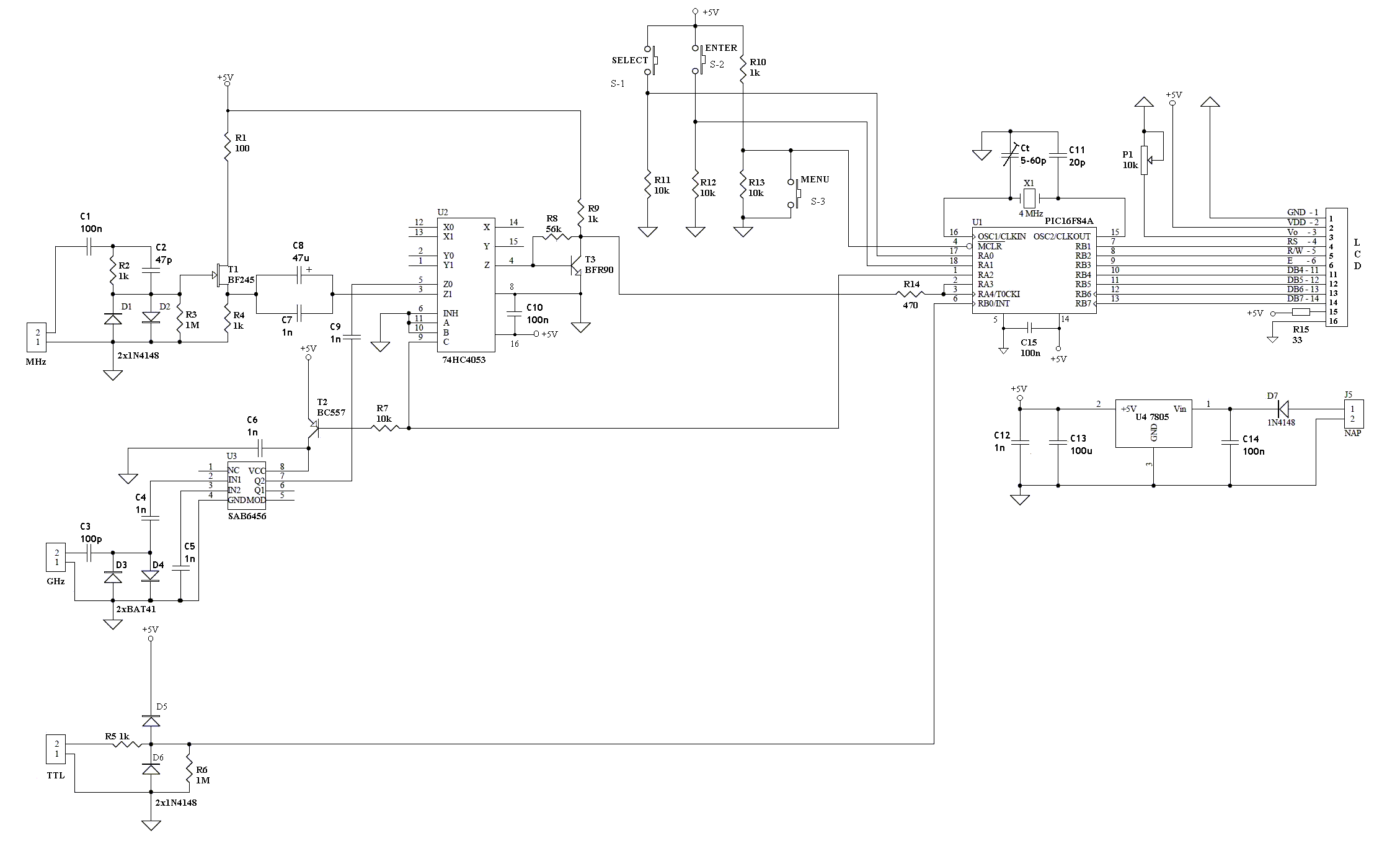

Schemat układu ->

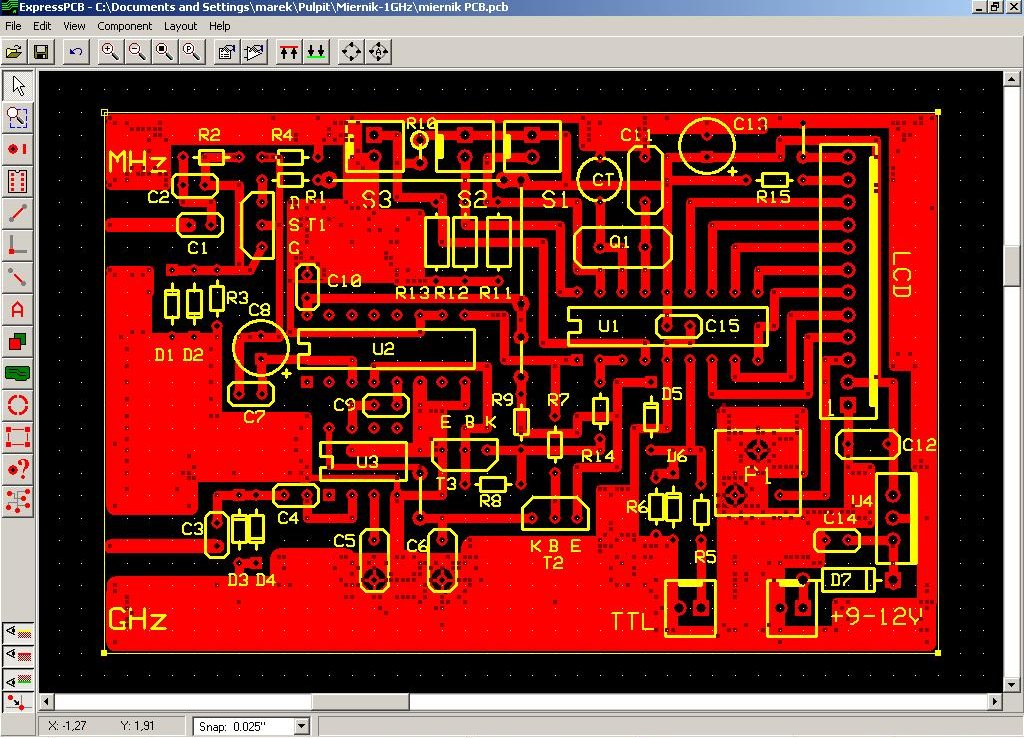

Widok płytki ->

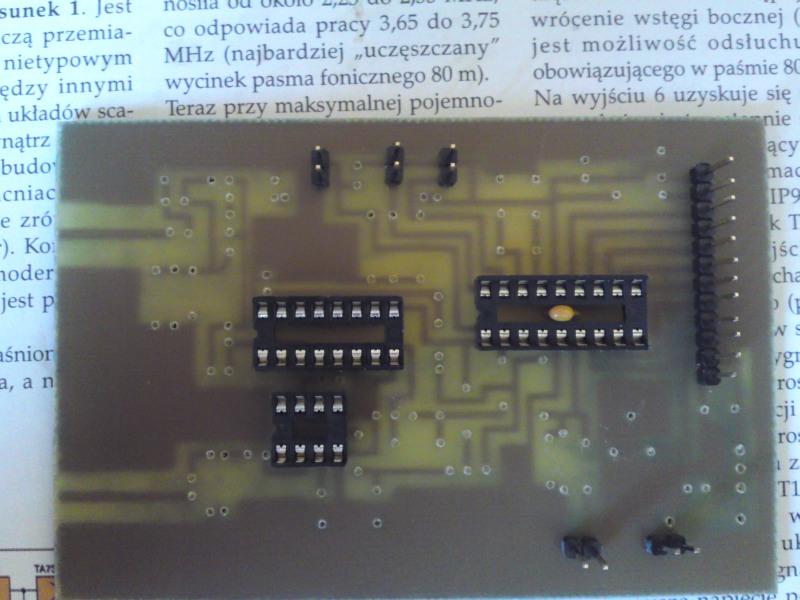

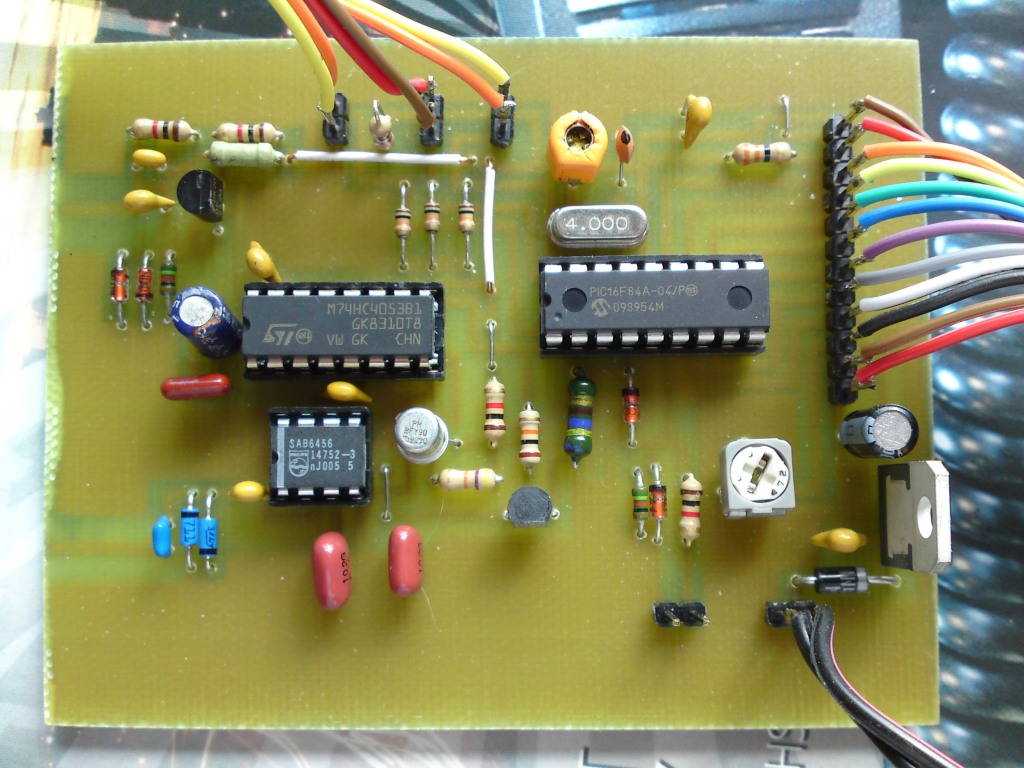

Widok elementów ->

Komplet materiałów można pobrać z działu Pliki -> Projekty -> Warsztat -> Miernik częstotliwości do 1,3GHz PCB wg SQ7HJB
