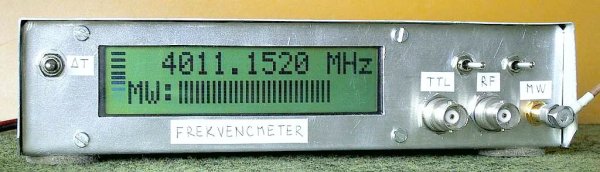

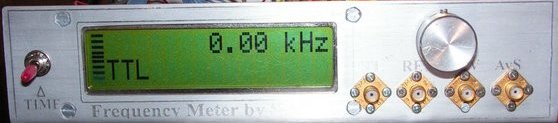

W sieci dostępnych jest wiele projektów częstościomierzy. Najbardziej zaawansowaną jest według mnie układ zaproponowany przez Matjaza Vidmara S53MV. Nie odbiega ona możliwościami od najlepszych konstrukcji fabrycznych.
Układ posiada trzy tory pomiarowe:
-TTL od składowej stałej do 120MHz, mierzy od 50mv
-w.cz. o impedancji wejścia 50 om mierzy do 500MHz bez żadnego preskalera -po zamianie oryginalnie zastosowanego układu 74F50109 an 74LVC109. Jedyna wada tego rozwiązania, częstotliwości mierzone na rozdzielczości 0,1Hz mogą być mierzone do 400MHz (następuje przepełnienie licznika). Czułość do 400MHz -10dBm do 500MHz 0dBm. Przełącznik obrotowy musi być bardzo dobrej jakości lub należy przełączać nim przekaźnik toru w.cz. Bardzo dobre są zwykłe przełączniki dźwigienkowe.
-mikrofalowy do 5GHz, maksymalna częstotliwość pracy zależy od zastosowanego typu preskalera, obudowa jest najbardziej typowa, można zastosować inne układy np. MC12022, MC12032 (u mnie pracuje do 15 GHz wymaga to jednak pewnej ingerencji w układ)

Zalety układu:
-prostota układu, układ może wykonać nawet początkujący amator
-wybór czasu bramkowania: 0,1 ; 1 i 10s i odpowiadająca im rozdzielczość na torze w.cz. I TTL: 10, 1 i 0,1Hz, na torze mikrofalowym rozdzielczość ta wynosi odpowiednio 10, 100 i 1000Hz. Postęp czasu bramkowania pokazywany jest na pionowym wskaźniku na wyświetlaczu LCD,
-wskaźnik siły mierzonego sygnału pokazuje natężenie sygnału w postaci linijki podobnej do znanej z rozwiązania OZ2CPU. Strojenie powielaczy dzięki temu rozwiązaniu jest bardzo proste,
-brak fałszywych odczytów bez doprowadzenia sygnałów w.cz na wejście układu dzięki stłumieniu obwodu wejściowych preskalera,
-układ działa praktycznie od pierwszego podłączenia i nie wymaga żadnego uruchomienia

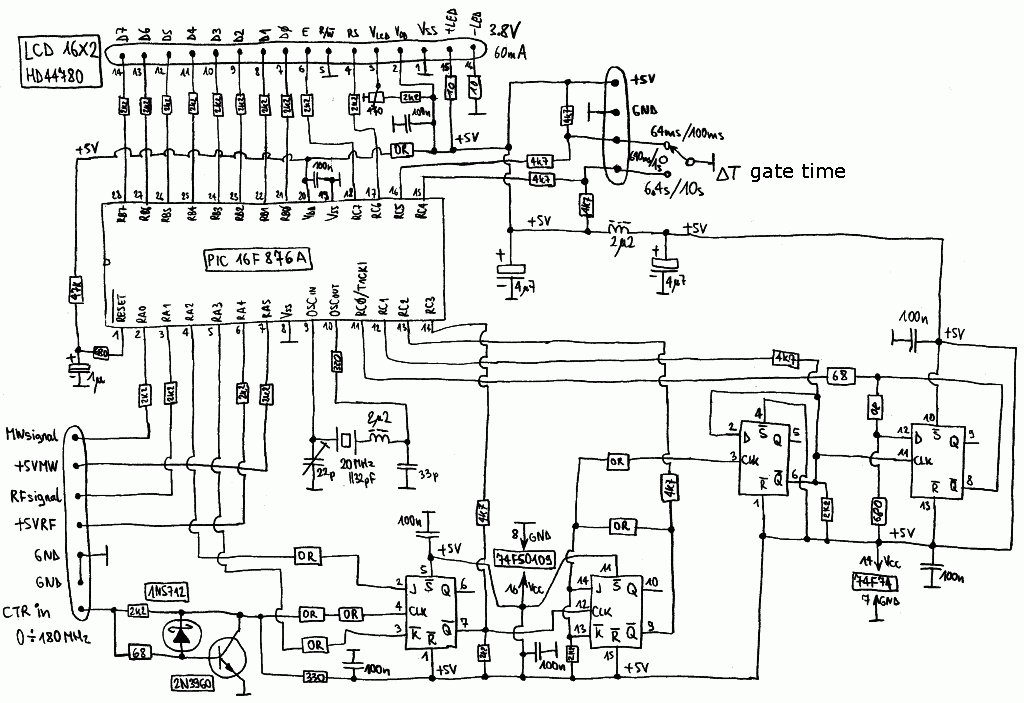

Schemat układu pomiarowego

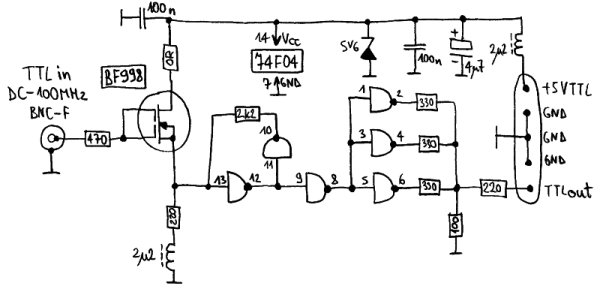

Schemat toru TTL.

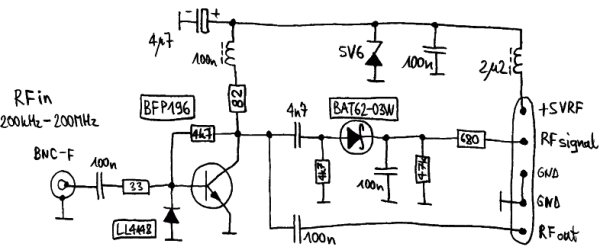

Schemat toru w.cz.

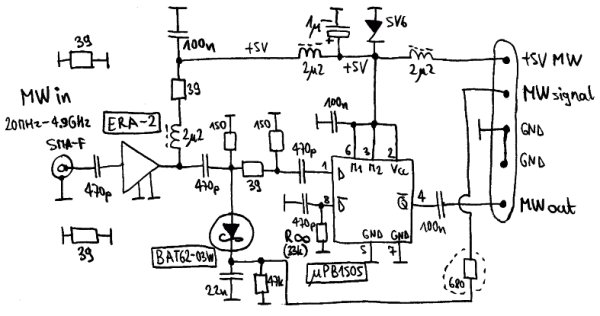

Schemat toru mikrofalowego.

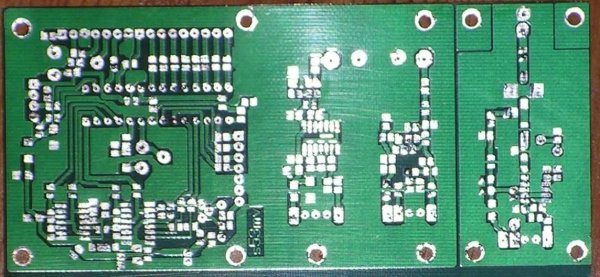

Montaż i uruchomienie

Wersja PDF ->
