FK2007, czyli 2 w 1!
Pomysł budowy układu, który łączyłby w jedno skalę cyfrową i klucz elektroniczny powstał, kiedy złożyłem kupiony na Warsztatach w Tomaszowie kit NorCal20, w którym pomiar częstotliwości realizowany jest przez jeden mikroprocesor, a klucz elektroniczny... przez drugi mikroprocesor. No, przesada!
Pomysł został skonsultowany z Rysiem! SP6IFN, Jarkiem SP6MLF oraz Jurkiem SQ6BBA. Oczywiście okazało się, że to co wymyśliłem „to za mało” - układ uzupełniono o dodatkowe funkcje (S-metr, pomiar napięcia zasilania, układ B-K, przełącznik SSB/CW).
Zatem pozostało tylko... zaprojektować, zbudować i oprogramować! Proste :-)

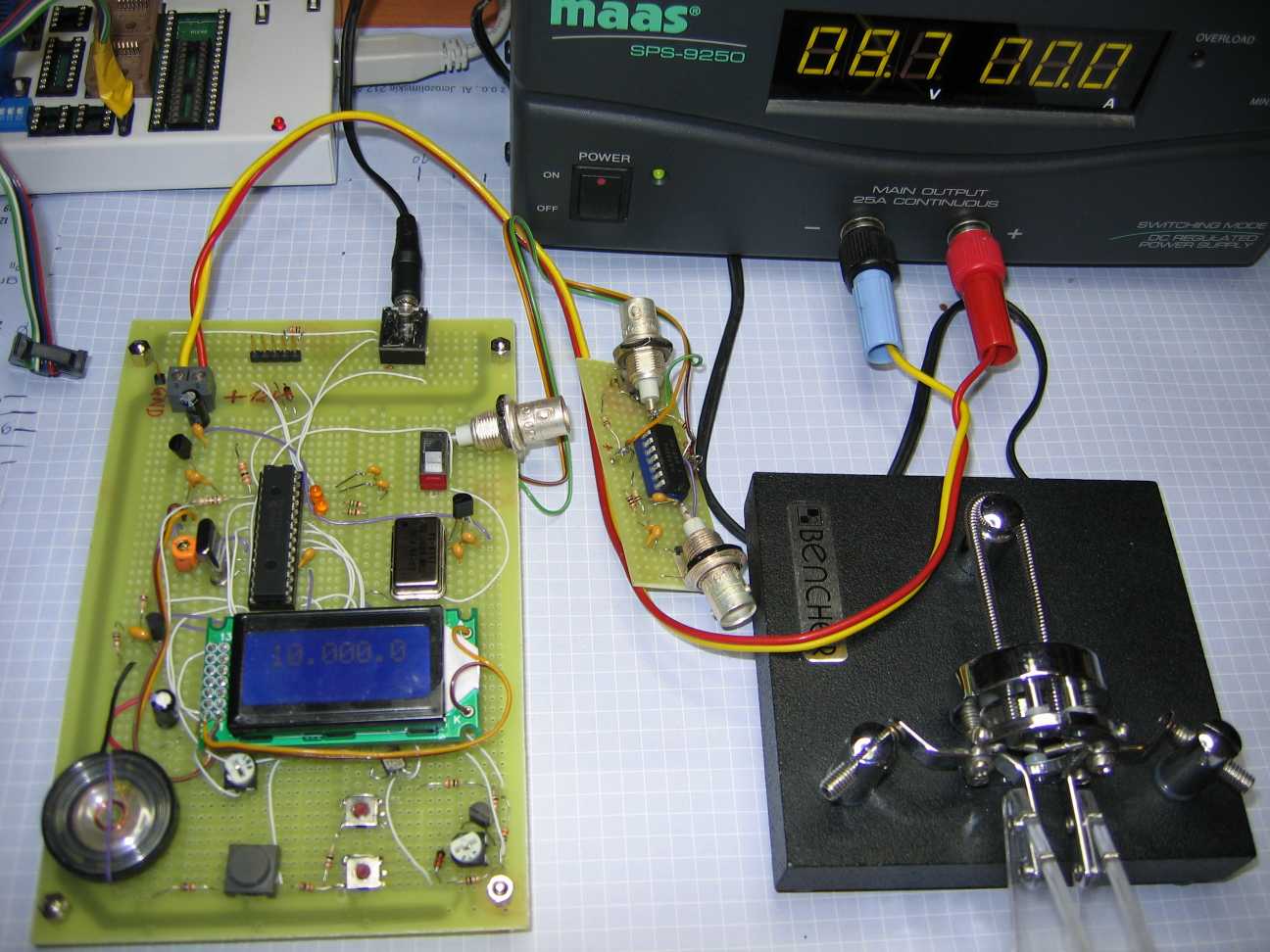

Układ, nazwany FK2007, przeszedł fazę projektu, a potem modelu:

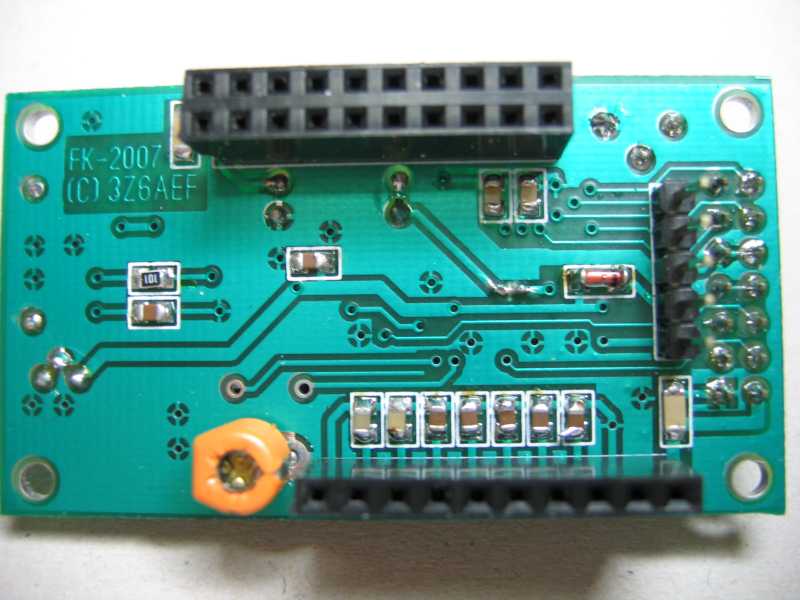

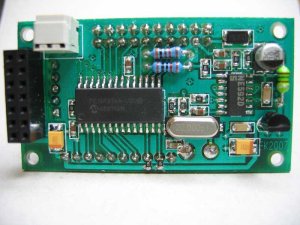

Obecnie prototyp FK2007, wykonany na „fabrycznej” płytce drukowanej, jest już w pełni uruchomiony, przetestowany przez konstruktora i wszedł w fazę 'beta-testów' przez użytkowników-konsultantów.
Podstawowe funkcje FK2007
Skala cyfrowa
- wbudowany bufor/wzmacniacz mierzonego sygnału
- rozdzielczość 100Hz
- możliwość zaprogramowania offsetu
- wyświetlanie na wyświetlaczu LCD (2 linie po 8 znaków)
Klucz elektroniczny
- wybór typu klucza: Iambic 'A', Ultimatic, Bug, Straight
- nastawianie prędkości kluczowania potencjometrem
- możliwość wymuszania tonu do strojenia nadajnika
- programowana częstotliwość tonu podsłuchu
- możliwość wyłączenia tonu podsłuchu
- automatyczne rozpoznawanie dołączenia klucza sztorcowego (Straight)
- programowany czas podtrzymania włączenia nadajnika po zakończeniu kluczowania
Funkcje dodatkowe
- pomiar napięcia zasilania
- pomiar siły sygnału (S-metr)
- przełączanie trybu pracy SSB/CW
Najważniejsze parametry elektryczne
Napięcie zasilania 11..15V
Maksymalny pobór prądu zasilania 40 mA
Maksymalne dopuszczalne napięcie na wejściach 5V
Poziom napięciowy wyjść stan '0': max. 0,5V, stan '1': min. 4,5V
Dopuszczalne obciążenie pojedynczego wyjścia 5 mA
Maksymalna mierzona częstotliwość 50 MHz
Dopuszczalne poziomy sygnału na wejściu pomiaru częstotliwości 20 mVpp..5Vpp
Zakres regulacji prędkości kluczowania 12..40 WPM
Zakres regulacji tonu podsłuchu telegrafii 450..1200 Hz
Rozdzielczość pomiaru napięcia zasilania 0,1V
Zastosowany mikroprocesor to PIC16F876A. Wybór procesora jest zawsze dyskusyjny - dla mnie zwykle najważniejsze są wymagane funkcje, koszt oraz... dostępność narzędzi do programowania. W tym wypadku przeważył fakt możliwości bezpośredniego pomiaru częstotliwości - nawet do 50 MHz.
Program został napisany w języku C, korzystając z IDE i kompilatora firmy SourceBoost Technologies. Schemat i projekt płytki drukowanej wykonano przy pomocy pakietu firmy ABACOM: SPlan 5.0 oraz Sprint-Layout 6.0. Wszystkie pliki tekstowe napisano z wykorzystaniem pakietu OpenOffice.org 1.1.2.
Prototypowe dwustronne płytki drukowane z metalizowanymi otworami/przelotkami, soldermaską i opisami, zostały wykonane w firmie Gamma-Obwody-Drukowane. Jakość jest niezła - na początek zmontowano kilka sztuk FK2007, które są teraz testowane przez Kolegów-Konsultantów :-))
Po testach będzie wykonana większa ilość płytek drukowanych, także w wersji z elementami przewlekanymi (tzn. „żadnych SMD!”) - to „dla opornych”, którzy nie lubią lutować SMD... Projektowana jest też wersja z wyświetlaczami 7-seg LED.
Dostępne będą także (co najmniej) minizestawy do samodzielnego montażu, być może nawet z zamontowanym i zaprogramowanym mikroprocesorem. Nie przewiduję żadnej „produkcji” ani sprzedaży gotowych układów FK2007 - chyba, że ktoś z Kolegów miałby ochotę podjąć się tego - wtedy proszę o kontakt :-)
Mikroprocesor użyty w FK2007 można programować „w układzie”, tzn. już po zamontowaniu go na płytce drukowanej. Do programowania służy złącze ISP. Zawartość pamięci programu flash, dostępna jest w postaci pliku hex. Program w wersji 1.0 odpowiada opisowi z „Podręcznika Użytkownika”.
Na razie nie przewiduję udostępniania pliku źródłowego programu, więc jeśli ktoś chciałby mieć „spersonalizowany” ekran powitalny, może to zrobić zmieniając plik hex ;-) albo zwrócić się do mnie - w miarę wolnego czasu skompiluję program pod indywidualne zamówienie :-)
Wersja 1.1 będzie zawierała uzupełnienia/poprawki/życzenia, które wynikną z „beta-testów”. Wszystko wskazuje na to, że pojawi się w trzeciej dekadzie marca 2008.
Kolejne wersje rozszerzą funkcjonalność m.in. o prosty pomiar mocy padającej/odbitej oraz SWR (układ ma już przeznaczone do tego wejścia pomiarowe).
Waldemar Sznajder 3Z6AEF
Do pobrania
Wszystkie materiały projektu dostępne są nieodpłatnie - tylko do użytku prywatnego.„Instrukcja montażu i uruchomienia” nie jest jeszcze całkiem gotowa - pojawi się wkrótce, po ostatecznym opracowaniu.
1. FK2007_UserManual_pl_1v0.pdf, ERRATA do FK2007_UserManual_pl_1v0.pdf - „Podręcznik Użytkownika” wersja 1.0, język polski
2. FK2007_ConstructionManual_pl_1v0.pdf - „Instrukcja montażu i uruchomienia”
3. FK2007_smd.LAY - plik Sprint-Layout 6.0
4. FK2007_Schemat.pdf - schemat ideowy - UWAGA! Poprawiony schemat w dniu 12.03.2008
5. FK2007_1v0.hex - plik programu
Prawa autorskie do FK2007 - schematu ideowego, projektu płytek drukowanych i wszystkich innych plików związanych - posiada Waldemar Sznajder 3Z6AEF. Autor zezwala na dowolne wykorzystanie plików FK2007, ale tylko do celów prywatnych, nie zarobkowych i pod warunkiem każdorazowego podania źródła. Jednocześnie autor oświadcza, że nie ponosi żadnej, związanej z tym, odpowiedzialności.
