Tester kwarców - jak dobierać kwarce do filtrów.
Konstruowanie urządzeń z kwarcowymi filtrami drabinkowymi wymaga dobrania kwarców, których częstotliwość nie różnią się od siebie więcej niż 100Hz. Pomocnym urządzeniem jest tester kwarców, czyli prosty generator kwarcowy. Aby dobrać kwarce należy posiadać licznik częstotliwości lub odbiornik wielozakresowy z BFO.
Przy pomiarach licznik dołączamy do wyjścia układu, a w przypadku użycia odbiornika stosujemy krótką antenkę z kawałka drutu zbliżoną do jego wejścia. Sygnał z generatora kwarcowego ma dosyć duża amplitudę i będzie dobrze słyszany w odbiorniku. Praktycznie kwarce od dobrych producentów ( CQ, KSS, TXC, Philips, TIC, HEC, CE) dają możliwość dobrania 4-ech prawie identycznych spośród 8-10 sztuk. Kwarce niewykorzystane w filtrze mogą być użyte w BFO lub GFN.

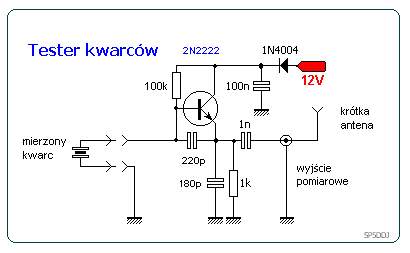

Dodatkowo układ pozwala wyeliminować kwarce „dobry” – „zły”. Użyty w testerze tranzystor to zwykły NPN małej mocy np. 2N2222, 2N2369, 2N3904, BC547 itp. Dla częstotliwości powyżej 15MHz może okazać się konieczne zmniejszenie wartości dzielnika pojemnościowego z 220pF/180pF na 100pF/47pF.
Układ można zmontować na płytce uniwersalnej lub zaprojektować własna płytkę drukowaną. Polecam stosowanie diody zabezpieczającej w obwodzie zasilania ;-)).
SP5DDJ
