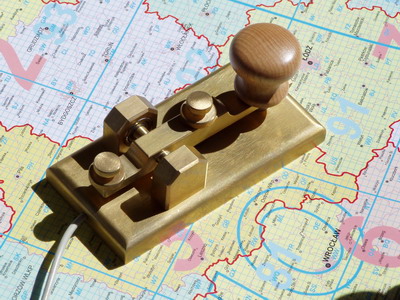

Mając chwilę wolnego czasu, postanowiłem zaprojektować klucz
telegraficzny. Jest to konstrukcja wykonana z mosiądzu i raczej ciężko
będzie odwzorować ją w warunkach domowych - bez frezarki, wiertarki
kolumnowej, tokarki i innych obrabiarek do metalu. Jednak mając takie
narzędzia lub dostęp do nich, można pokusić się o wykonanie. Wykonanie
mechaniczne pozostawiłem fachowcowi czyli Markowi SP3GRH.

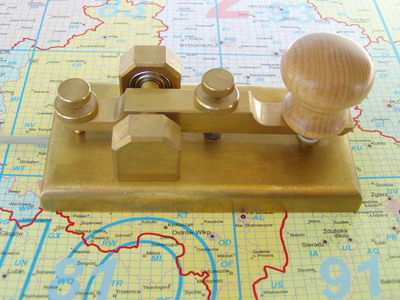

Oś klucza jest łożyskowana na łożyskach pozyskanych ze starych dysków twardych (oczywiście można takie łożyska zakupić w sklepie ;-) ). Skok klucza jak i siła nacisku jest regulowana za pomocą dwóch śrub znajdujących się na dźwigni klucza. Należy pamiętać, aby osadzenie łożysk w gniazdach oraz osi w łożysku było bezluzowe - inaczej nie uzyskamy zadowalających rezultatów. Uchwyt klucza można wytoczyć z tekstolitu lub innego dającego się skrawać dielektryka, można też użyć pasujący do ręki uchwyt meblowy (druga wersja klucza). Odpowiedni ciężar a tym samym stabilność uzyskano wykonując podstawę z pełnego mosiądzu z wyfrezowaniem na przewody, podklejając dodatkowo podstawę mikrogumą.

Jako, że nie jestem ekspertem w temacie telegrafii więc działanie klucza oceniali długoletni, doświadczeni telegrafiści: Jurek SP3SLU oraz Werner DH6BAA i obaj wyrazili się bardzo pozytywnie o mojej konstrukcji, co mnie bardzo cieszy.

Jeżeli ktoś jest zainteresowany rysunkami technicznymi klucza lub gotowym kluczem - proszę o e-mail.

Pobierz rysunek klucza

Radek, SP3OKU
rkoniec (at) wp.pl
