W codziennej pracy przy radiostacji coraz częściej wykorzytywane są układy cyfrowe. Praktycznie w każdej konstrukcji fabrycznej urządzeniem steruje mikroprocesor lub inny specjalizowany układ cyfrowy.
Może we własnych konstrukcjach również skorzystać z zaawansowanej techniki i przekazać kluczowe operacje do wykonywania przez procesor?
Tak narodził się pomysł stworzenia układu DDS (Direct Digital Synthesis), co w dosłownym tłumaczeniu oznacza bezpośrednią synetezę cyfrową.
Szczegóły projektu zostały opisane przez Kol. Jarka SP2SWJ i na podstawie materiałów z jego strony internetowej (http://www.sp2swj.republika.pl/) powstał ten artykuł.

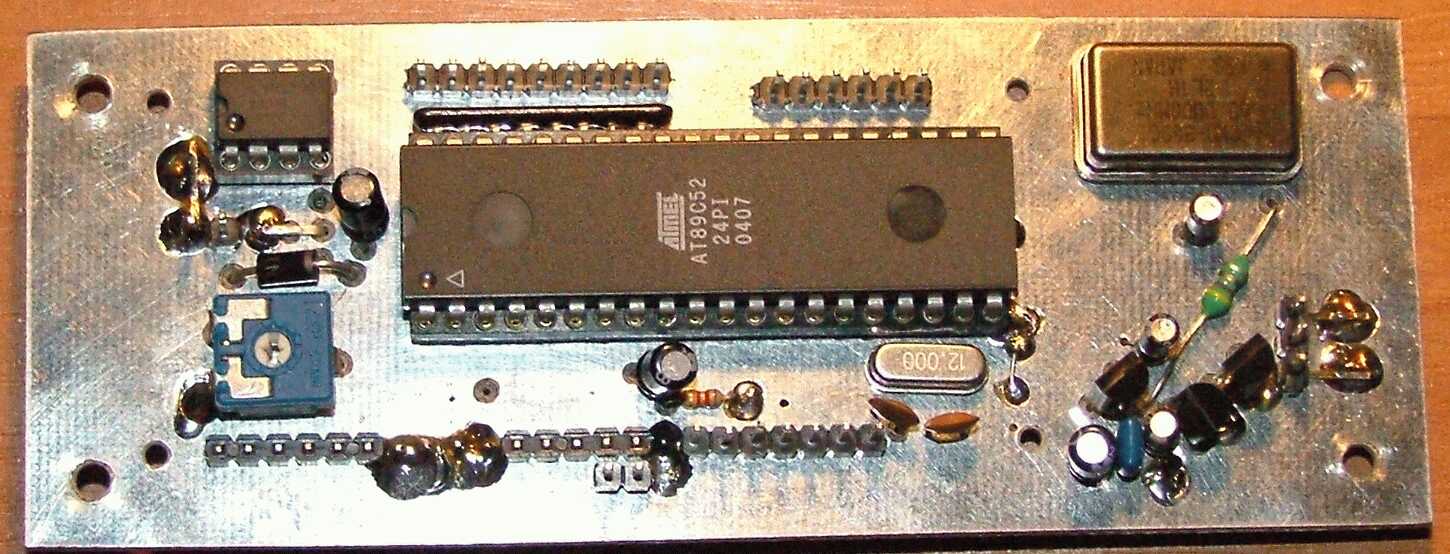

Najważniejsze dane na temat DDS'a (główne założenie - funkcja VFO we własnych konstrukcjach):
- POLSKIE MENU STEROWNIKA syntezy DL4JAL
- VFO na cale KFy (1,8 - 28 MHz)
- VFO A/B Split RIT
- W funkcji RIT oznaczone jest która częstotliwość jest Nadawcza a która Odbiorcza
- W funkcji SPLIT oznaczone jest która częstotliwość jest Nadawcza a która Odbiorcza
- polepszona obsługa funkcji REVERSE SPLIT
- dodatkowy przycisk dedykowany tylko do funkcji RIT
- dodatkowy przycisk dedykowany tylko do funkcji ZMIANA PASMA (>> następne)
- zapamiętywanie ostatnio używanego pasma
- zablokowane przestrajania w trybie nadawania
- zablokowana klawiatura w trybie nadawania
- programowana dowolna pośrednia oddzielnie ustawiana dla CW LSB USB
- wbudowany automatyczny klucz CW z tonem monitora
- dla konserwatystów - można podłączyć klasyczny sztorcowy (oczywiście ton monitora działa)
- kluczowanie nadajnikiem CW (nadawanie po naciśnięciu klucza)
- regulowany czas opóźnienia wyłączenia nadawania
- szybkość pracy klucza w trybie nadawania zmieniana gałka strojenia TRXa
- możliwość pracy w trybie CW z pominięciem pośredniej - sygnał bezpośrednio do wzmacniacza mocy)
- praca CW z pominięciem pośredniej działa tyko w trybie CW
- kluczowanie CW typu BK
- sterowanie przełącznikiem 8 PASM i 2 transwetrerami (ster. przekaźnikami) wybór pasma z MENU albo jak ktoś woli sterowanie przełącznikiem mechanicznym - "wybierak" BCD i sterowanie przekaźnikami
- możliwość podłączenia do istniejącego TRXa z przełącznikiem obrotowym i dekodowanie pasm za pomocą diod
- praca w zakresie pasm amatorskich z możliwością odblokowania z MENU pracy poza naszymi pasmami
- sygnał na wyjściu nawet do 55 MHz dla układu AD9850 i generatora 125 MHz
- sygnał na wyjściu nawet do 80 MHz dla układu AD9851 i generatora 180 MHz
- sygnał na wyjściu nawet do 80 MHz dla układu AD9851 generatora 30 MHz i mnożenia f gen x6
- sygnał wyjściowy to prawie SINUS
- poziom sygnału wyjściowego nawet do + 10dBm @ 50om (około 700 mV Usk 2V p-p międzyszczytowo)
- poziom sygnału wyjściowego nawet do 8V @ 600om
- płynna regulacja siły sygnału w zakresie około 20 dB ( od 70 mV do 700mV Usk )
