Jak lutować układy SMD.
Przykład na bazie lutowania AD9850 w DDS.



Jak lutować układy SMD (np. AD9850)

jeden ze sposobów lutowania scalaków SMD (jest ich wiele... -))


Potrzebne materiały:

  • denaturat,
  • pokruszona kalafonia rozpuszczona w denaturacie,
  • stara szczoteczka do zębów,
  • cienkie lutowie,
  • kalafonia,
  • oplot do odsysania cyny (specjalna linka miedziana nasączona kalafonią),
  • płytka pocynowana - oczyszczony nadmiar lutowia,
  • oczyszczony i pocynowany grot lutownicy,


Przed lutowaniem czyścimy płytkę denaturatem i pokrywamy roztworem kalafonii.
Podczas lutowania używamy zawsze trochę kalafonii - krótko grzejemy grot i ciepły zanurzamy w kalafonii - na ciepłym zbiera się trochę kalafonii dla pewności możemy jedną ze śrubek lutownicy podłączyć linka do masy płytki - takie zabezpieczenie antystatyczne nie przejmujemy się nadmiarem lutowia - podgrzany oplot odsysający zbierze każdy nadmiar.

Przed lutowaniem wyrównujemy pocynowana płytkę w miejscu gdzie będzie lutowany scalak - zawsze jest tam odrobinę cyny po procesie cynowania płytki Robimy to za pomocą linki (oplotu) i nagrzaną lutownicą. Wcześniej nagrzewamy grot - i dopiero mocno nagrzanym grotem krótko dociskamy linkę do miejsca oczyszczane.

Zalecana kolejność czynności, czyli meritum sprawy ;-) :
  • pozycjonujemy scalak,
  • podczas lutowania zdecydowanie dociskamy scalak,
  • scalak przylutowujemy nóżką nr 1 małą ilością lutowia,
  • sprawdzamy czy równo ułożone są nóżki,
  • scalak przylutowujemy nóżką nr 15 (po przekątnej),
  • nie przejmujemy się nadmiarem cyny.


Jeżeli scalak jest równo to możemy przejść do kolejnych czynności:
( teraz najciekawsze :)
  • na ciąg nóżek kładziemy cienkie lutowie - tak jakbyśmy chcieli zewrzeć wszystkie wyprowadzenia,
  • nagrzewamy grot lutownicy i "przejeżdżamy" po lutowiu i nóżkach (delikatnie aby nie wygiąć nóżek).
    W efekcie mam PIĘKNE ZWARCIE pomiędzy większością nóżek - tak ma być!
  • tak robimy z obu stron lutowanego scalaka,
  • nadmiar lutowia usuwamy oplotem do odsysania - lekko dociskając dobrze nagrzanym grotem,
  • uwaga oplot mocno się nagrzewa - już nieraz palce przypaliłem ;-)
  • czyścimy płytkę denaturatem ...

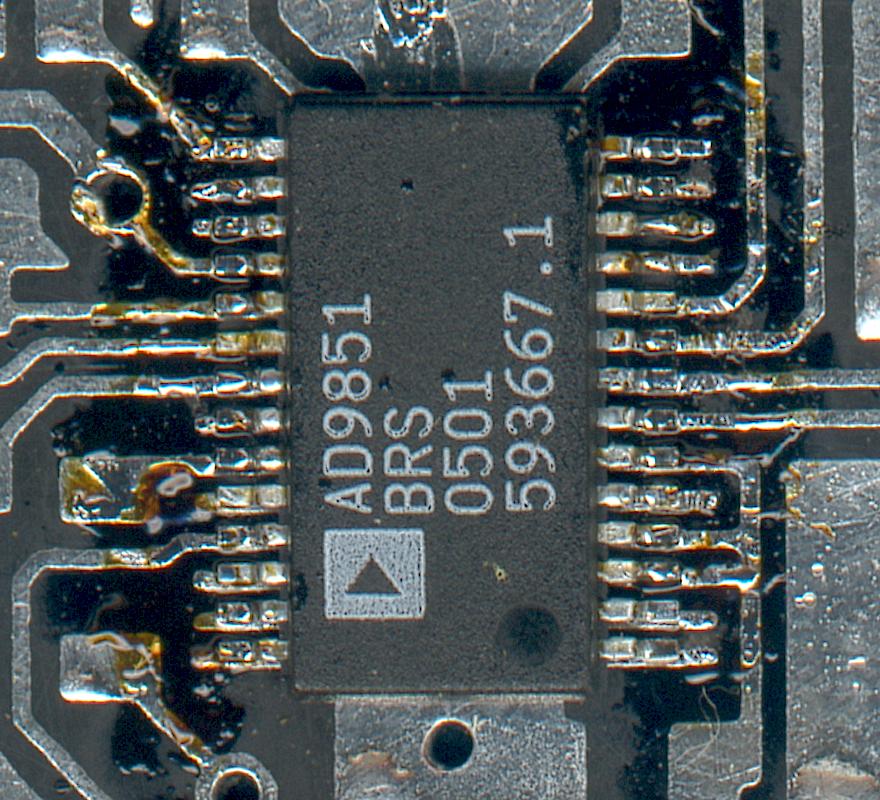

  • SCALAK przylutowany jak fabryka !!!
  • Autor: Jarek SP2SWJ
    Modyfikacje za zgodą autora: Łukasz SQ2DYL
