Ostatnio zakończyłem budowę generatora na AD9835, oraz płytce
drukowanej otrzymanej z gazety Nowy Elektronik. Przekazuję kilka swoich uwag dla osób które były zaintersowane tym projektem.
Uwagi na "plus":
- szybki projekt i prosty w budowie oraz uruchamianiu, pod warunkiem że zostanie użyty zmodyfikowany kod programu,
- tanie elementy.
Uwagi na "minus":
- próba kompilacji programu z gazety nie udaje się. Otrzymałem poprawiony program dzieki Piotrowi sp5fci,
- mała czystość sygnału i silnie zależna amplituda sygnału wyjściowego od częstotliwości,
- w
programie jest błąd, polegający na przełączaniu skoku na 1Hz, jeśli
zwiększa się czestotliwość powyżej ok. 100 kHz. Można go "obejść"
przez ustawienie częstotliwości na większą i zmniejszanie jej -
ponieważ przy przestrajaniu "w dół" błąd nie występuje.
Układ był sprawdzany na 2 egzemplarzach ad9835, z identycznymi
rezultatami. Obciążeniem układu ad9835 byl rezystor 330 ohm. Na
zdjęciach widać że już przy ok. 1MHz zaczynają się problemy z sygnałem
wyjściowym. Sygnał dla ok. 2MHz jest już mocno odkształcony.

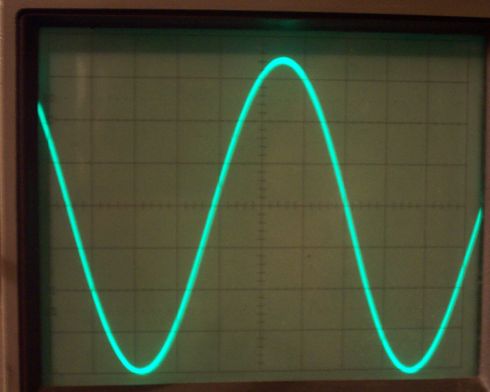

Sinus 1kHz:

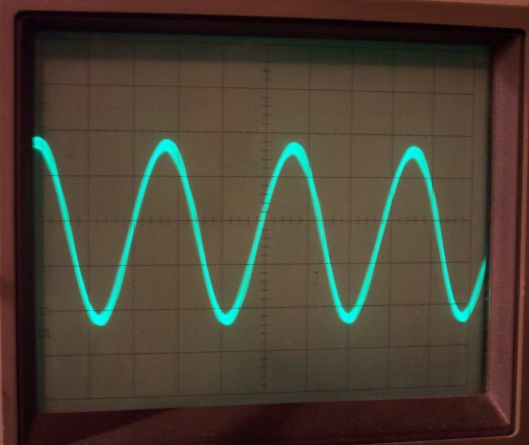

Sinus 200kHz:

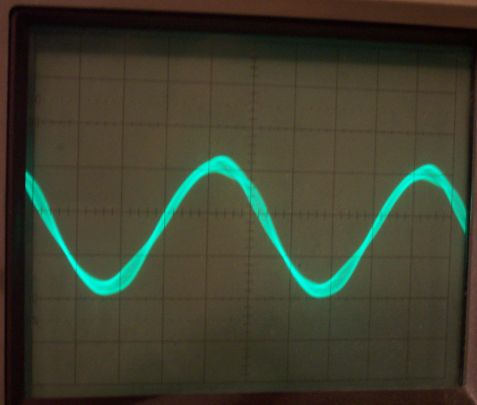

Sinus 1MHz:

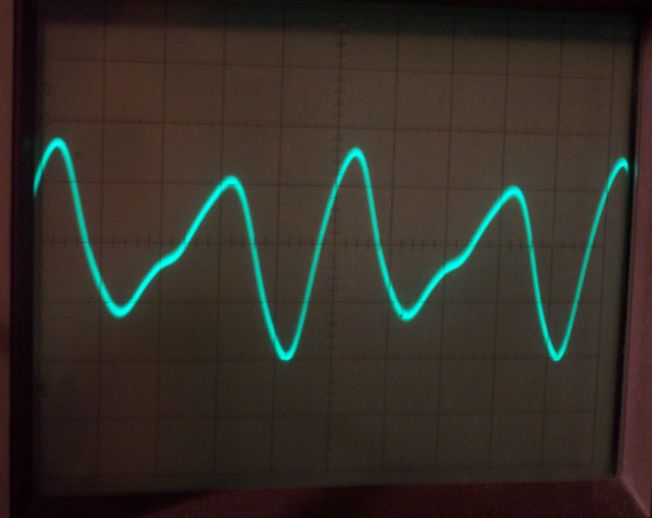

Sinus 2MHz:
Nie mam możliwości zeskanować schematu, na wzór podaję podobny na innym mikroprocesorze:
http://hem.passagen.se/communication/dds.html
Wydaje mi się że układ można polecić jedynie dla częstotliwości poniżej 1MHz.
Pozdrowienia
Artur sp2qca
